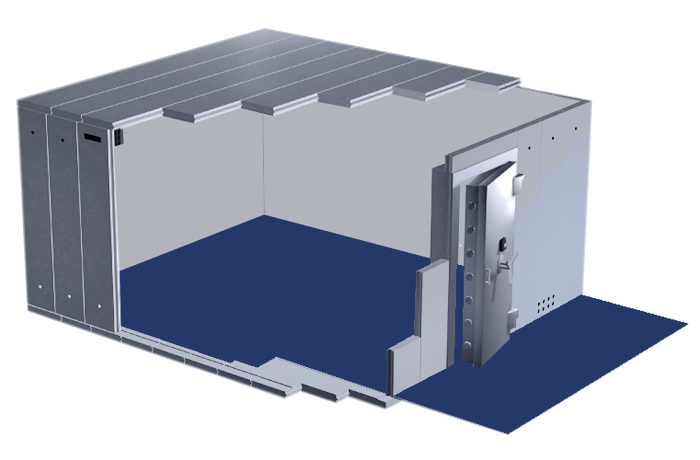

CLAVIS Wertschutzräume in Modulbauweise sind kompakt und relativ leicht in ihrer Bauart gegenüber eines Wertschutzraumes in massiver Bauweise bei gleichem Widerstandsgrad. Die kompakt ausgeführten Wandelemente sorgen für mehr Nutzinhalt im Inneren des Tresorraumes. Beispiel: Ein Wertschutzraum in Grad 5 nach EN 1143-1 in modularer Bauweise hat eine Wandstärke von 70 mm und in massiver Bauweise eine Stärke von 400 mm bei gleichem Widerstandsgrad.
Wertschutzraum-Wandungen nach EN 1143-1 in modularer Trockenbauweise bestehen aus vorgefertigten Sicherheitswandelementen - dies sind modulare Paneele -, die vor Ort zu einer selbstständigen Konstruktion unter Anwendung der DIN EN 1090-2 zusammengefügt werden (Raum-in-Raum-System). Aufgrund dieser selbsttragenden Konstruktion können die Wertschutzräume im Deckenbereich nicht mit einer zusätzlichen Verkehrslast beansprucht werden. Wenn es jedoch die Bauherrenschaft wünscht, die Decke des modularen Tresorraumes dennoch statisch zu belasten, so ist dies im Lastenheft des Projekts "Tresorraumbau" der erste Punkt, welcher berücksichtigt werden muss. Eine nachträgliche statische Ertüchtigung ist nicht immer möglich und wenn ja, mit extrem hohem Aufwand und Kosten verbunden.
Die Verbindung der komplexen Konstruktion erfolgt in der Mehrheit durch Verschweißen nach EN 1090-2 (Herstellung einer dauerhaften Verbindung) der Modulpaneele am Montageort, seltener durch Verschrauben (Herstellung einer wieder zu lösenden Verbindung), was bei unseren Wertschutzräumen bis Widerstandsgrad 3 nach EN 1143-1 möglich ist. Ein zertifizierter und geprüfter Wertschutzraum nach EN 1143-1 besteht immer aus Wänden, Boden und Decke (6-wandig) und muss nach DIN EN 1090 montiert werden. Die Errichtung und Genehmigung unterliegt immer der Landesbauordung (LBO), wenn der Raum bei der Errichtung mit dem Gebäude fest verbunden wird und es greift die DIN EN 1090. Wird er nicht mit dem Gebäude fest verbunden, kann eine Betrachtung als Containerlösung oder mobile Raumzelle in Erwägung gezogen werden, aber auch hier ist im Vorfeld der Planung die Landesbauordnung (LBO) oder Bauordnung (BO) zu betrachten.
Den Abschluss des Wertschutzraumes oder Tresorraumes bildet die Wertschutzraumtür.
Der modulare Wertschutzraum - auch Komponenten-Tresorraum (KT) genannt - ist lieferbar in den Widerstandsgraden N / 0 bis 13 KB (CD)* EX** nach EN 1143-1.
* Geprüfte und zertifizierte Zusatzprüfung mit Kernbohrgerät (CD= Core Drill / KB = Kernbohrgerät). Gemäß der geplanten Neufassung der EN 1143-1 soll die Prüfung nur für die Widerstandsgrade 8 / VIII bis 13 / XIII durchgeführt und eine KB-(CD-)Zertifizierung erteilt werden.
** geprüfte und zertifizierte Zusatzprüfung mit Sprengstoff als EX-Produkte.
Produktinformationen modularer Wertschutzraum / Tresorraum in Modulbauweise
CLAVIS plant, vertreibt und montiert modernste Modultresorräume. Die modularen Wertschutzräume sind lieferbar in Widerstandsgrad I bis XIII KB EX / Klasse 1 bis 13 KB EX, zertifiziert nach EN 1143-1, werden vor Ort nach EN 1090 montiert und unterliegen dem bauaufsichtlichem Bereich gemäss der Bauordnungen (BO) sowie den Landesbauordnungen (LBO) aller 16 Länder.
- Boden- und Decken-Komponenten sowie Stahlstützen und Stahlträger
- Wertschutzraumtür / Tresorraumtür, optional mit Tagesgittertür oder Glastür
- Modulpaneele
- Innenverkleidung von Bauteilen aus Metall, Bodenbeläge, Wandverkleidung / Deckenverkleidung
- Belüftungssystem: Lüftung - in Form von zertifiziertem System mit Öffnung 250 × 60 mm
- Lüftung: zertifizierte Systeme zum Lüften mit Öffnungen - R = ca. 150 cm2 im Paneel
- Kabel: Alle Platten mit Kabeldurchführungen mit Innendurchmesser 40 mm
- Äußerer Mantel (Gipsplatten, Holz, Metall-Lamellen)
- Einbruchmeldeanlage: alle Vorbereitungen für zertifizierte Alarmanlagen
- Detaillierte Informationen
Prospekt Tresorraum / Wertschutzraum in Modulbauweise (PDF)
Prospekt Waffenraum Klasse 1 und 3 in Modulbauweise (PDF)
EX gegen Explosionen / KB (CD) gegen Diamantkronbohrer (Kernbohrschutz)
- Schutz gegen Sprengstoff: Die Wertschutzräume der Grade V-XIII nach EN 1143-1 sind zudem auch optional lieferbar inklusive EX-Klassifizierung, getesteter und zertifizierter Schutz gegen Sprengstoffe.
- Schutz gegen Diamantkronbohrer und Sprengstoff: Die Grade IX bis XIII nach EN 1143-1 sind sowohl KB (CD) klassifiziert (Schutz gegen Diamantkronenbohrer) lieferbar, als auch mit EX Klassifizierung (Schutz gegen Sprengstoff) verfügbar.
Die durch CLAVIS geplanten und hergestellten Modulräume besitzen die Eigenschaft des leichten Gewichtes und der modularen Aufbautechnik. Ein problemloser Transport sowie eine problemlose Montage und Demontage sowie Erweiterung des Raumes ist hierdurch gewährleistet. Durch die extreme Leichtbauweise unserer Wandpaneele entsteht das größtmögliche Anwendungsgebiet.
CLAVIS Wertschutzräume in modularer Bauweise bieten verstärkten Schutz:
- im Bereich der Geldverarbeitung, für Archive und spezielle Lagerräume
- Lagerräume im Pharmabereich: Zur Lagerung von BTM (Betäubungsmitteln); hier wird nach dem Betäubungsmittelgesetz (BTMG) der Widerstandsgrad III (3) nach EN 1143-1 vorgeschrieben.
- Waffenraum / Waffenkammer: Der CLAVIS Modultresorraum des Widerstandsgrades 1 / I nach EN 1143-1 erfüllt alle Vorgaben des Waffenaufbewahrungsgesetzes nach §36 und ist somit eine gesetzeskonforme Lösung für den Bau oder die Herstellung eines Waffenraums. Dieser ist auch als verschraubbare Version lieferbar und durch den Kunden selbst aufbaubar. Die Zertifizierung des Waffenraums in Eigenmontage muss durch einen externen Sachverständigen erfolgen oder durch einen Tresorraumspezialisten aus unserem Betrieb durchgeführt werden.
Durch den modularen Aufbau und das geringe Gewicht der Einzelmodule ist eine Montage in höheren Stockwerken, bei denen die Gewichtsbelastung der Böden begrenzt ist, möglich. Vorraussetzung für die Montage ist immer eine bauseitige Prüfung der Baustatik / Deckentraglast im Vorfeld. Der Tresorraum lässt sich in die bestehende Struktur eines Gebäudes einbauen und an die erforderlichen Größenverhälnisse anpassen – eine ideale Lösung für Ihren Wertschutz.
Europäische Normen – Sicherheitsstufen
In den letzten Jahren sind die technischen Anforderungen bei der Sicherheit ständig gestiegen. Diese Anforderungen waren der Grund für die Einführung von neuen, einheitlichen Prüf- und Zertifizierungsrichtlinien in Europa – den Standard EN 1143-1.
Der Standard definiert aufgrund des Widerstandwertes die Sicherheitsstufen. Wertschutzräume in Modulbauweise werden in verschiedenen Sicherheitsstufen angeboten. So können die Kunden die optimale Lösung für ihre Erfordernisse finden.
Zertifizierung nach EN 1143-1 – überprüfbare Qualität
Der Standard EN 1143-1 definiert im Detail die Prüfvorgänge. Dieses System wurde bei dem akkreditierten Testinstitut "Verband der Schadenversicherer" in Köln - kurz VdS - zertifiziert und verfügt über alle entsprechende Zertifikate.
Das Tresorraum-System wird mit dem Prüfaufkleber des VdS gekennzeichnet.
Clavis Tresorräume erfüllen höchste Sicherheitsanforderungen durch einen individuell kombinierbaren Schutz vor Sprengstoff, Feuer und Einbruch.
Wir entwickeln kundenspezifische Tresorraumlösungen und führen unsere Kunden sicher durch den Planungsprozess, der sich über Monate hinstrecken kann. Wir führen Gewerke zusammen, zeigen auf, was technisch und baulich alles möglich ist und stellen eine zertifizierungskonforme Ausführung des Tresorraums sicher.
